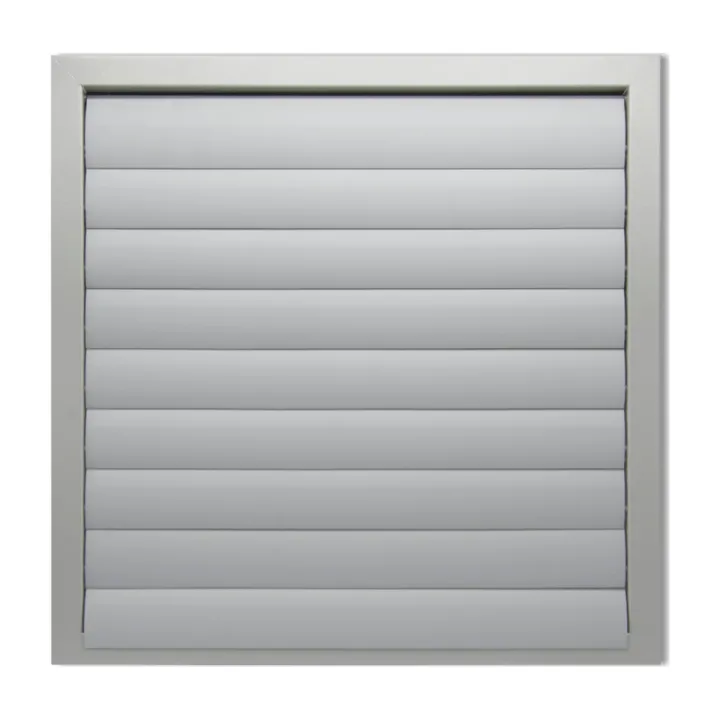

Griglia esterna metallica con alette a gravità 655 × 655 mm per ventilatore Ø550, grigia

Griglia esterna per ventilazione di espulsione

La griglia esterna in metallo con alette a gravità è destinata al montaggio sul lato esterno dell’edificio come parte di un sistema di ventilazione di espulsione. La dimensione è adattata al ventilatore Ø550 e la versione grigia offre un aspetto neutro sulla facciata.

Vantaggi principali

• Alette a gravità: impediscono il ritorno dell’aria dall’esterno nel sistema di ventilazione.
• Protezione dell’interno: le alette aiutano a proteggere l’interno dalle impurità esterne.
• Minori perdite di calore: le alette chiuse riducono lo scambio d’aria indesiderato quando l’espulsione non è in funzione.
• Struttura resistente: il telaio è in metallo con rivestimento polimerico, mentre le alette sono in PVC resistente.
• Dimensione adattata: la griglia con misura esterna 655 × 655 mm è destinata al ventilatore Ø550.

Uso e montaggio

La griglia si utilizza nei sistemi di ventilazione, riscaldamento e climatizzazione, dove è necessario un terminale esterno per la ventilazione di espulsione. Si monta sul lato esterno dell’edificio, davanti alla parte di scarico del sistema.

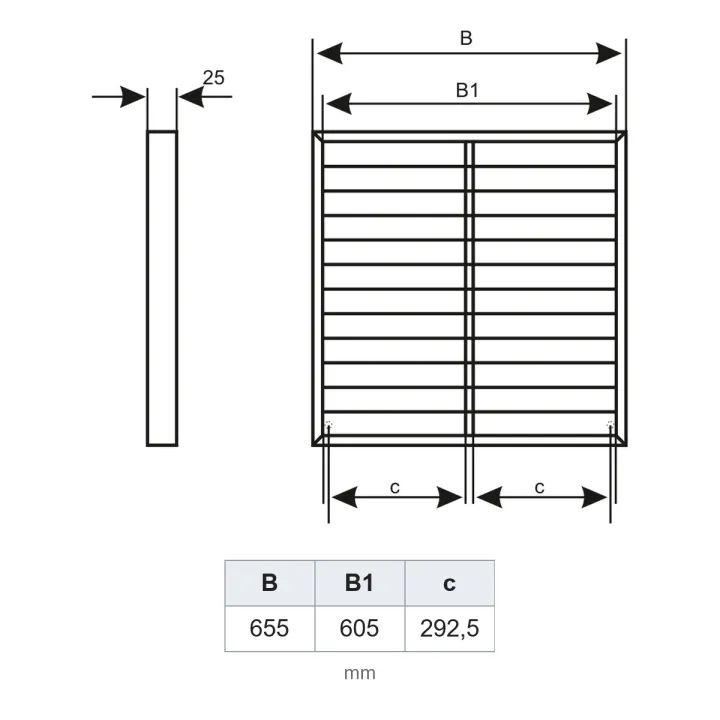

Durante il montaggio occorre tenere conto della misura esterna 655 × 655 mm, della misura interna del telaio 605 mm, della distanza tra i fori di fissaggio 591 mm e della profondità 25 mm. Il telaio ha 4 fori di fissaggio con diametro 4,8 mm e sul lato posteriore una traversa verticale centrale.

Domande frequenti

Per quale ventilatore è destinata la griglia?

La dimensione della griglia è destinata al ventilatore Ø550.

La griglia impedisce il ritorno dell’aria?

Sì, le alette a gravità impediscono il ritorno dell’aria e riducono le perdite di calore.

Da quali materiali è realizzata?

Il telaio è in metallo con rivestimento polimerico, mentre le alette sono in PVC resistente. Il colore della griglia è grigio.

Conclusione

La griglia esterna in metallo con alette a gravità è una scelta adatta per il terminale esterno della ventilazione di espulsione con il ventilatore Ø550, quando serve protezione dal ritorno dell’aria e dalle impurità esterne.
